เครื่องตัดแผ่นตามความยาวโรตารี่เชียร์ 1350 | Rotary Shear Cut to Length Line
รุ่น: Type 1350
รายละเอียด
สรุปเชิงเทคนิค
เครื่องตัดแผ่นตามความยาวโรตารี่เชียร์ 1350 แปรรูปคอยล์เหล็กให้เป็นแผ่นผ่านขั้นตอน เปิดม้วน — รีดเรียบ — ป้อนแผ่นควบคุมความยาว — ตัดด้วยโรตารี่เชียร์ — ลำเลียง — เรียงซ้อน สเปกอ้างอิงรองรับวัสดุหนา 0.3–3.0 มม. แผ่นกว้าง 300–1250 มม. และยังเหมาะกับงาน blanking (ตัดแผ่นชิ้นงาน) แบบต่อเนื่อง
ไลน์ติดตั้งเครื่องรีดเรียบ 6HI 21 ลูกกลิ้ง ชุดติดฟิล์มป้องกันผิว ระบบป้อนแผ่น NC และโรตารี่เชียร์ใบมีดคู่ — เหมาะสำหรับเหล็กชุบสังกะสี (GI) อลูมิเนียม และสแตนเลส ภายใต้ขีดจำกัดความแข็งแรงของวัสดุ
โรงงาน XIONGJIN

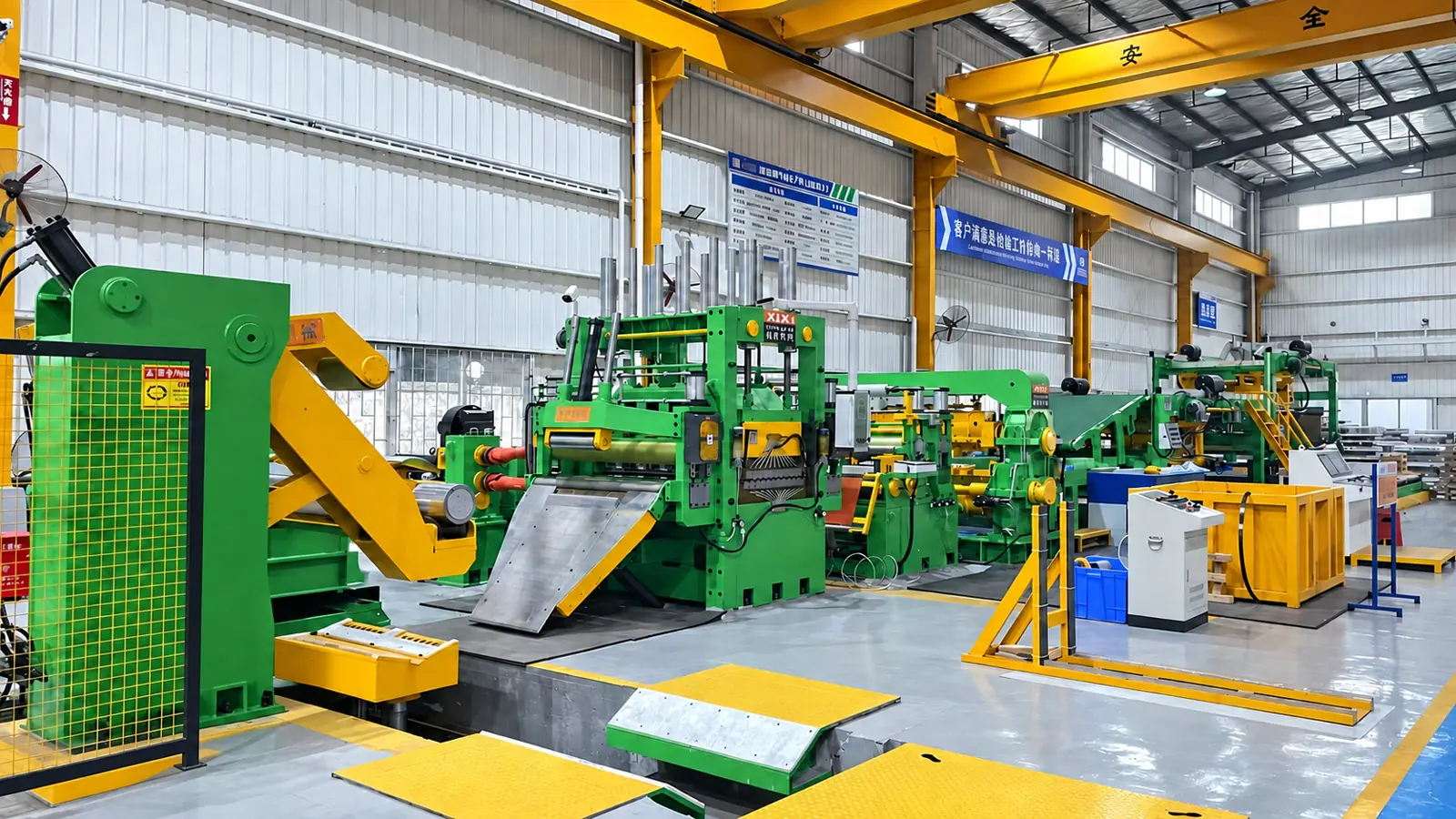

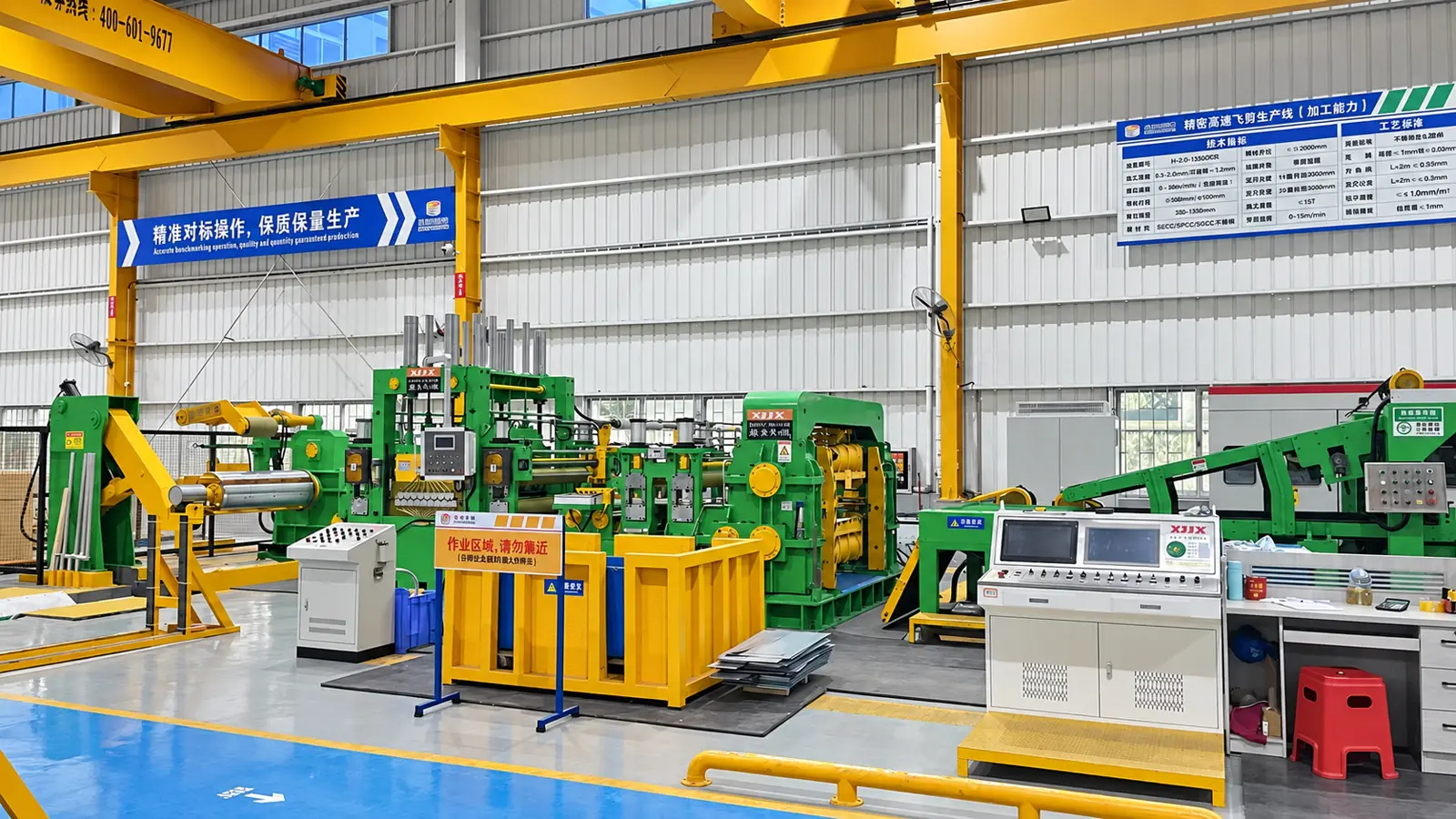

โรงงานของเรากำลังเดินเครื่อง
ข้อมูลทางเทคนิค
ข้อมูลจำเพาะ
พารามิเตอร์หลักของ เครื่องตัดแผ่นตามความยาวโรตารี่เชียร์ 1350 | Rotary Shear Cut to Length Line รายละเอียดยืนยันตามแต่ละโครงการ
| รุ่น | Type 1350 |
|---|---|
| วัสดุที่รองรับ | เหล็กชุบสังกะสี (GI) อลูมิเนียม และสแตนเลส |
| ความหนาวัสดุ | 0,3–3,0 mm |
| ความกว้างแผ่น | 300–1250 mm |
| เส้นผ่านศูนย์กลางภายนอกคอยล์ | 600–1800 mm |
| เส้นผ่านศูนย์กลางภายในคอยล์ | 508 mm |
| น้ำหนักคอยล์สูงสุด | 15 t |
| ความต้านทานแรงดึง (อ้างอิง) | σb ≤ 470 MPa |
| ความยาวโต๊ะเรียงซ้อนหมายเลข 1 | 3000 mm |
| ความคลาดเคลื่อนความยาว (L = 2 ม.) | ±0,3 mm ที่ L = 2 ม.; เงื่อนไขอ้างอิง: “1,0 mm” |
| ความคลาดเคลื่อนแนวทแยง (L = 2 ม.) | ±0,5 mm ที่ L = 2 ม.; เงื่อนไขอ้างอิง: “1,0 mm” |
| ความแม่นยำการรีดเรียบ | สเปกอ้างอิง: ≤ ±1,0 mm/m²; ฐานการวัดต้องตรวจสอบยืนยัน |
| ความต้องการคุณภาพผิว | ผิวแผ่นสำเร็จต้องไม่มีตำหนิเพิ่มเติมจากการแปรรูป |
| ความเร็วตัด | 0–80 m/min |
| ความเร็วร้อยแผ่น | 0–15 m/min |
| ระบบไฟฟ้า | 380 V / 50 Hz / 3 เฟส |
| กำลังไฟฟ้าติดตั้ง | ประมาณ 300 kW |
| พนักงานปฏิบัติการ | ช่างเทคนิค 1 คน และพนักงานทั่วไป 2–3 คน |
| พื้นที่ติดตั้ง (อ้างอิง) | 22,5 m (L) × 9 m (W) |
| ความสูงการทำงาน | 1100 mm |
| สภาพการทำงาน | ผู้ซื้อเป็นผู้กำหนด |
| สีของไลน์ | ผู้ซื้อเป็นผู้กำหนด |
ต้องการรูปแบบที่เหมาะกับวัสดุของคุณ?
ส่งความหนา ความกว้างของม้วนเหล็ก และกำลังการผลิตที่คาดไว้ — ทีมเทคนิค XIONGJIN จะเสนอรูปแบบที่เหมาะสมให้คุณ
