เครื่องตัดแผ่นตามความยาวสต็อปเชียร์ 1650 (4HI) | Stop Shear Cut to Length Line
รายละเอียด
สรุปเชิงเทคนิค

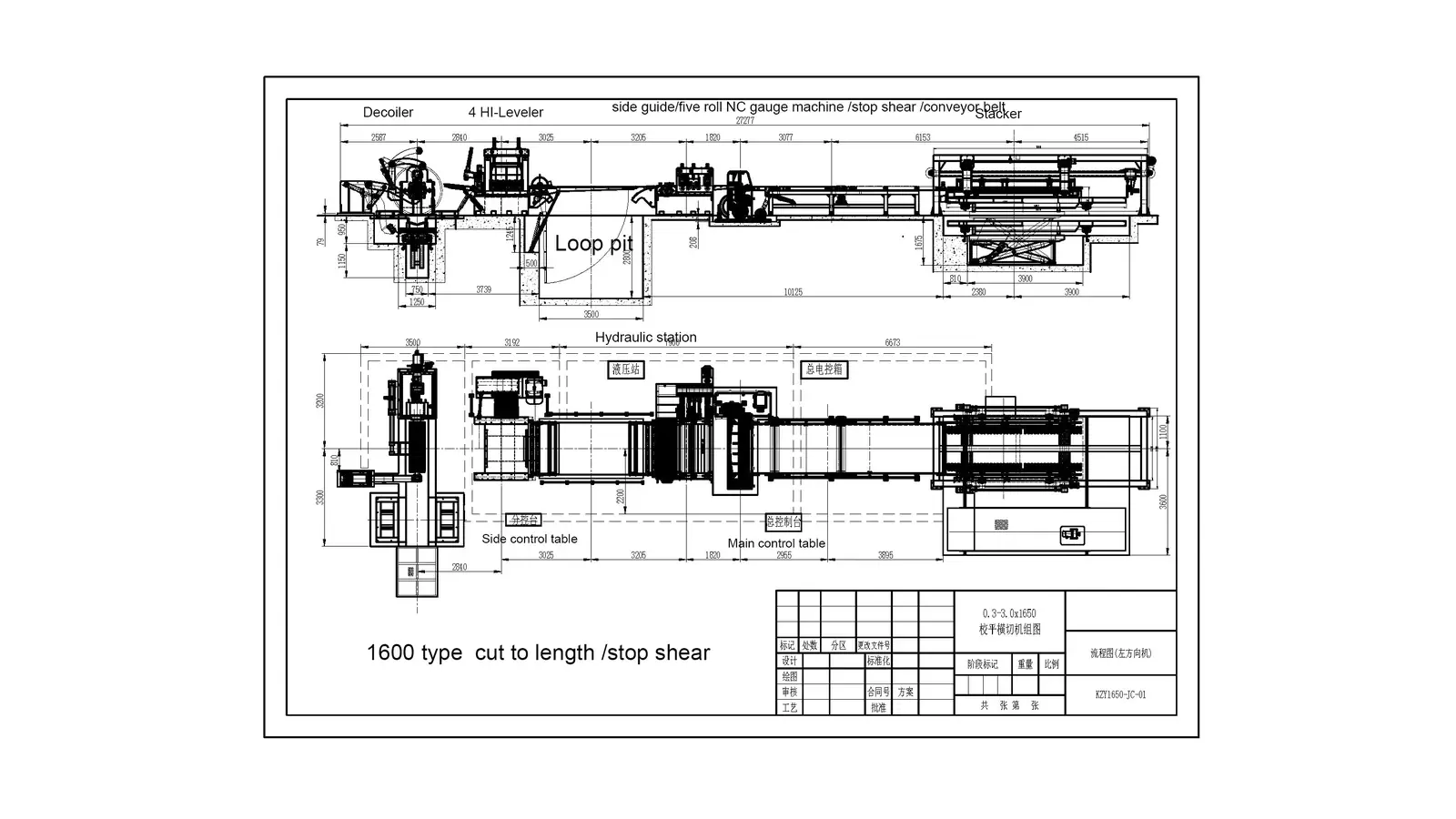

เครื่องตัดแผ่นตามความยาวสต็อปเชียร์ 1650 แปรรูปคอยล์เหล็กให้เป็นแผ่นรีดเรียบตามความยาวที่โปรแกรมไว้ สเปกอ้างอิงรวมการแปรรูปคอยล์ เครื่องรีดเรียบความแม่นยำ 4HI 19 ลูกกลิ้ง ระบบป้อนแผ่น NC สต็อปเชียร์ โต๊ะลูกกลิ้ง และเรียงซ้อนอัตโนมัติ
เหมาะสำหรับแผ่นรีดเย็น แผ่นชุบสังกะสี แผ่นล้างกรด และแผ่นเหล็กยานยนต์ ภายในช่วงวัสดุของใบเสนอราคาเทคนิค — ตั้งแต่คลังคอยล์จนถึงการเรียงซ้อนแผ่นอย่างเป็นระเบียบ ออปชันทางเทคนิค: เครื่องรีดเรียบ 6HI
ดูเพิ่มเติม
โรงงาน XIONGJIN
โรงงานของเรากำลังเดินเครื่อง
ข้อมูลทางเทคนิค
ข้อมูลจำเพาะ
พารามิเตอร์หลักของ เครื่องตัดแผ่นตามความยาวสต็อปเชียร์ 1650 (4HI) | Stop Shear Cut to Length Line รายละเอียดยืนยันตามแต่ละโครงการ
| วัสดุที่รองรับ | แผ่นรีดเย็น; แผ่นชุบสังกะสี; แผ่นล้างกรดทั่วไป; แผ่นเหล็กยานยนต์ |
|---|---|
| ความหนาคอยล์ | 0,3-4,0 mm |
| ความกว้างแผ่น | 300-1.550 mm สูงสุดตามใบเสนอราคาอ้างอิงที่ให้มา |
| เส้นผ่านศูนย์กลางภายนอกคอยล์ | 600-2.000 mm |
| เส้นผ่านศูนย์กลางภายในคอยล์ | 508 / 610 mm |
| น้ำหนักคอยล์สูงสุด | 15 t |
| ความต้านทานแรงดึงของวัสดุ | σb ≤ 980 MPa |
| รูปแบบผลิตภัณฑ์สำเร็จ | แผ่นเหล็กรีดเรียบตัดตามความยาว เรียงซ้อนอัตโนมัติ |
| ความยาวแผ่น | 210-4.000 mm สูงสุด ตามอ้างอิงของเครื่องเรียงซ้อนที่ให้มา |
| ความกว้างแผ่นสำเร็จ | 300-1.550 mm สูงสุด |
| ความคลาดเคลื่อนความยาว (L = 1 ม.) | ≤ ±0,3 mm ที่ความเร็วคงที่; ≤ ±0,5 mm ระหว่างเร่งหรือลดความเร็ว ตามเงื่อนไขอ้างอิงในใบเสนอราคา |
| ความคลาดเคลื่อนแนวทแยง (L = 1 ม.) | ≤ ±0,5 mm ที่ความเร็วคงที่ ตามเงื่อนไขอ้างอิงในใบเสนอราคา |
| ความแม่นยำการรีดเรียบ | ≤ +1,0 mm/m² ค่าอ้างอิง |
| ครีบตัด | ≤ 5% ของความหนาแผ่น |
| ความแม่นยำการเรียงซ้อน | ความเหลื่อม ≤ 1 mm |
| ความจุการเรียงซ้อน | สูงสุด 5.000 kg |
| ความเร็วตัด | 0-60 m/min |
| กำลังไฟฟ้าติดตั้ง | ประมาณ 250 kW |
| ระบบไฟฟ้า | 380 V / 60 Hz / 3 เฟส |
| พื้นที่ติดตั้ง (อ้างอิง) | 28 m × 8 m |

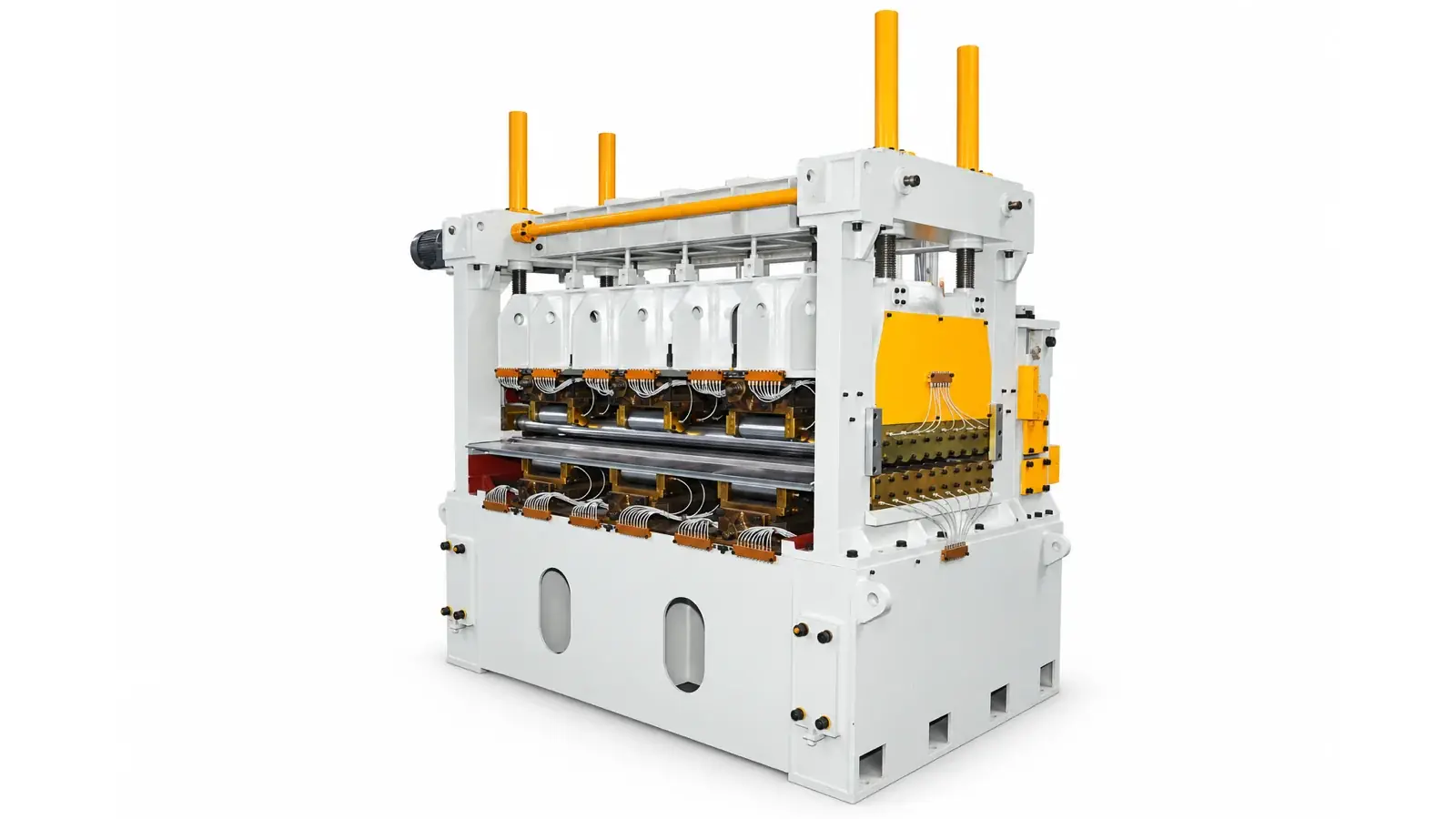

| การตั้งค่าเครื่องรีดเรียบ | เครื่องรีดเรียบความแม่นยำ 4HI 19 ลูกกลิ้ง |
| ออปชันทางเทคนิค | เครื่องรีดเรียบ 6HI มีให้เป็นออปชันทางวิศวกรรม |
ต้องการรูปแบบที่เหมาะกับวัสดุของคุณ?
ส่งความหนา ความกว้างของม้วนเหล็ก และกำลังการผลิตที่คาดไว้ — ทีมเทคนิค XIONGJIN จะเสนอรูปแบบที่เหมาะสมให้คุณ
